Ljudanläggningen konfigureras, styrs och övervakas via en pekskärmsförsedd dator med programvaran NWare (kiosk).
När programmet startar kommer man till välkomstskärmen enligt vidstående bild. Till vänster finns en meny för direkt åtkomst till anläggningens olika funktioner.

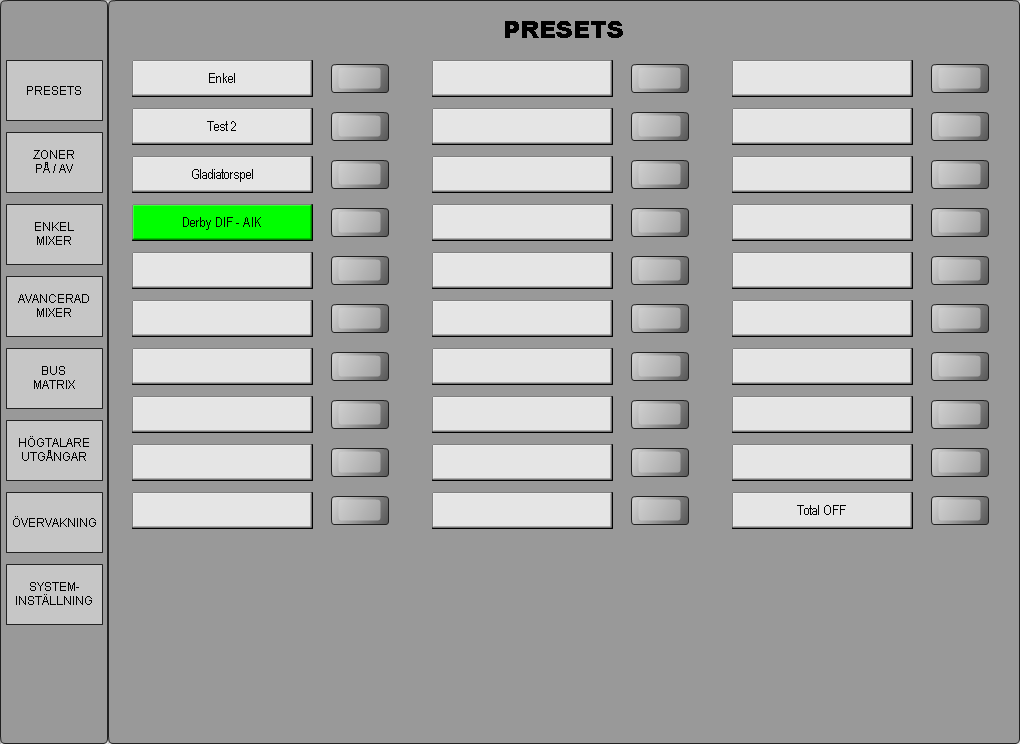

Ljudanläggningen har trettio programplatser med förinställningar. Konfigurationen sker under systeminställningar. Som synes finns en "Djurgårdsknapp" med, och dess funktion är att förbigå den ordinarie volymbegränsningen på anläggningen, då hemmaklacken annars skulle överrösta den. Varje preset har ett beskrivande textfält, och det är av största vikt att den som konfigurerar ett preset inte använder svenska tecken (å, ä och ö), för då havererar hela systemet. Detta är en begränsning i Mediamatrixens amerikanska styrsystem.

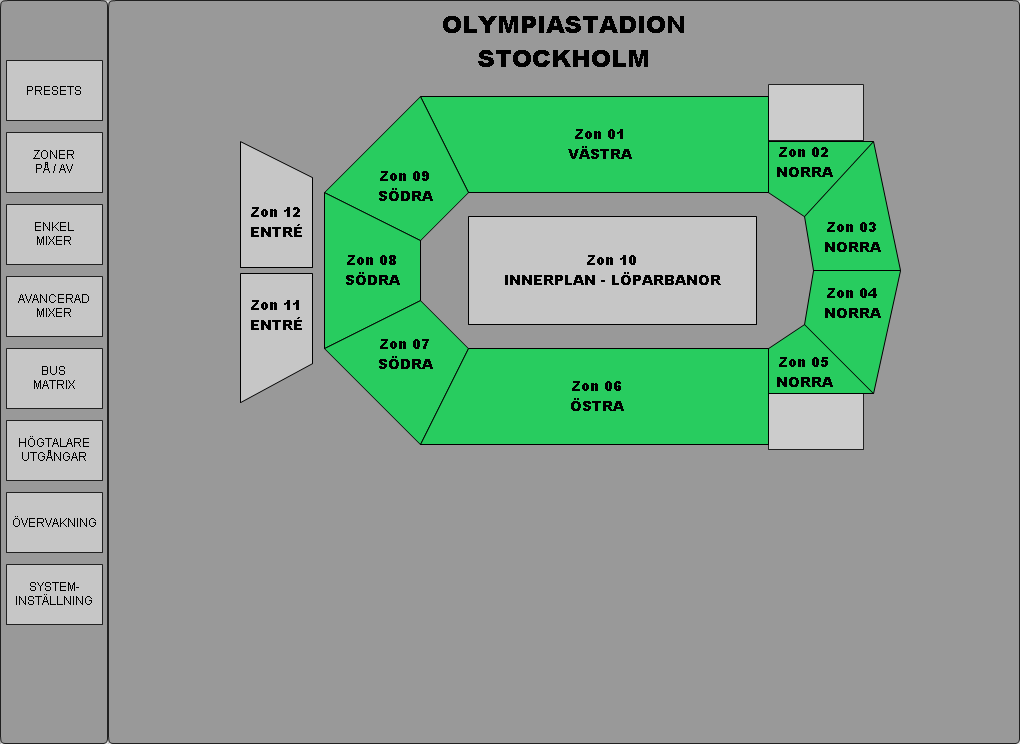

Anläggningen är indelad i ett antal zoner, vilka kan slås av och på individuellt. Piktogrammet är pekbart, och indikerar med grön eller grå färg vilka zoner som är aktiva.
Anläggningen har två ljudmixrar; en enklare och en mer avancerad.

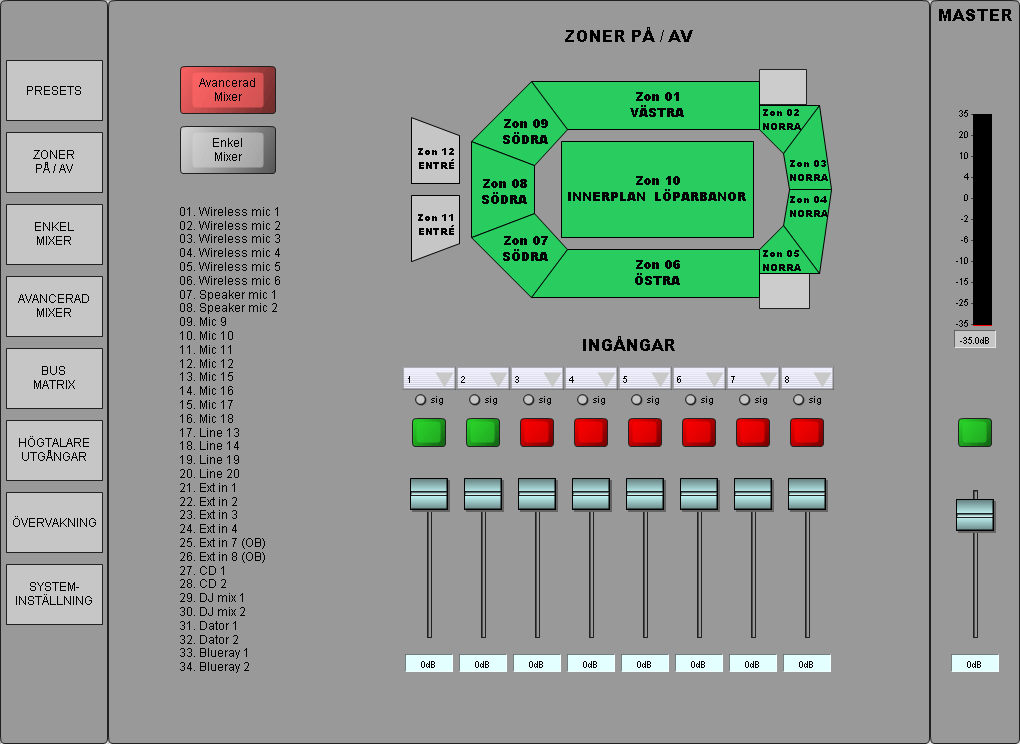

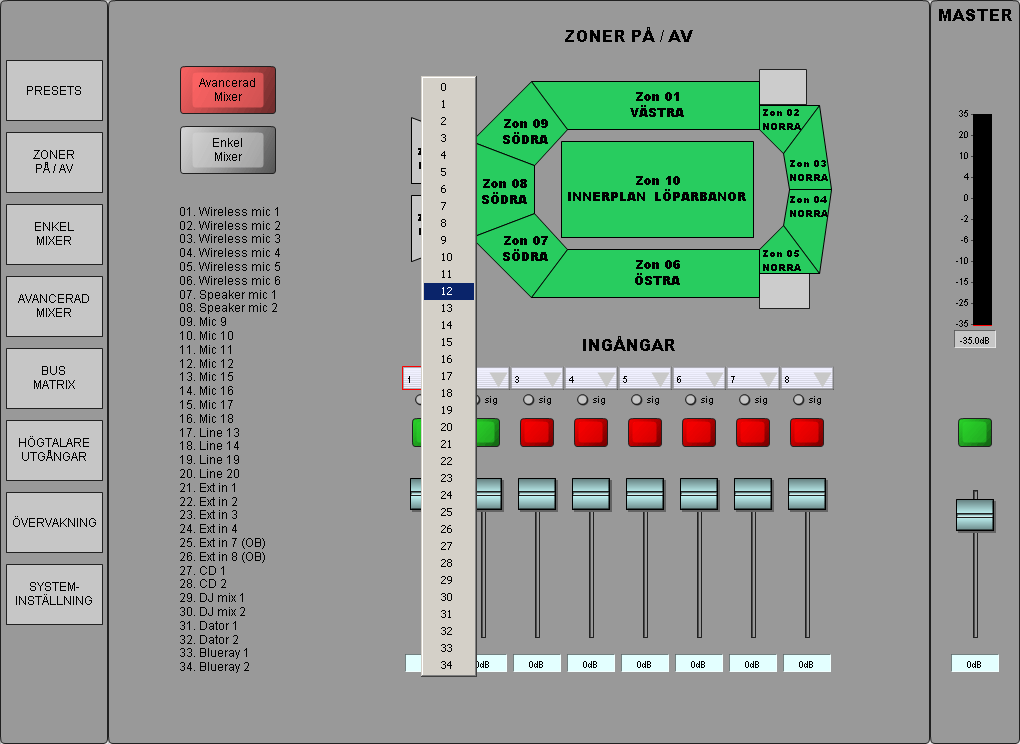

Den enkla mixern har åtta kanaler med fritt valbara ingångar, på/av samt en master-regel.
Till vänster i piktogrammet finns en beskrivande lista över de tillgängliga ingångarna, och ovanför varje mixerregel finns en rullgardinsmeny för val av ingång.
Piktogrammet är aktivt även i mixer-vyn, och medger till- och frånslag av zoner.
Bara en mixer kan vara aktiv samtidigt. I vidstående skärmavbild är faktiskt den enkla mixern inaktiv, vilket indikeras av knapparna ovanför ingångslistan. Med dessa kan man snabbt växla vilken mixer som skall vara aktiv.
Anläggningen har två ljudmixrar; en enklare och en mer avancerad.

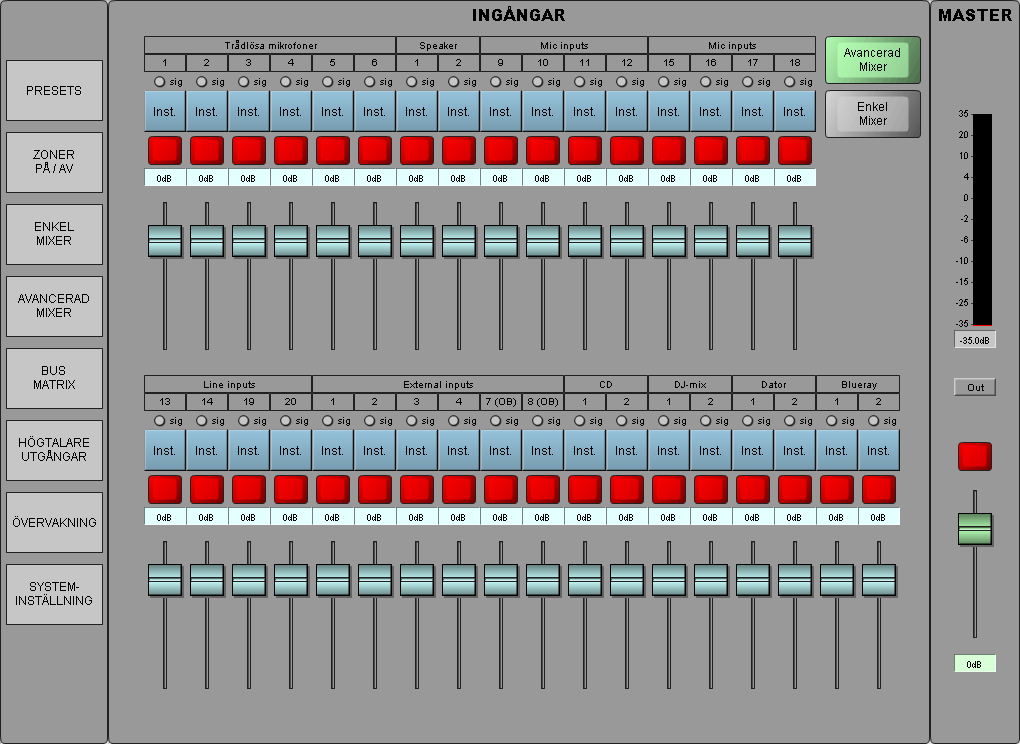

Den avancerade mixern har direkt åtkomst till samtliga ingångar, och fullständiga kanalinställningar.

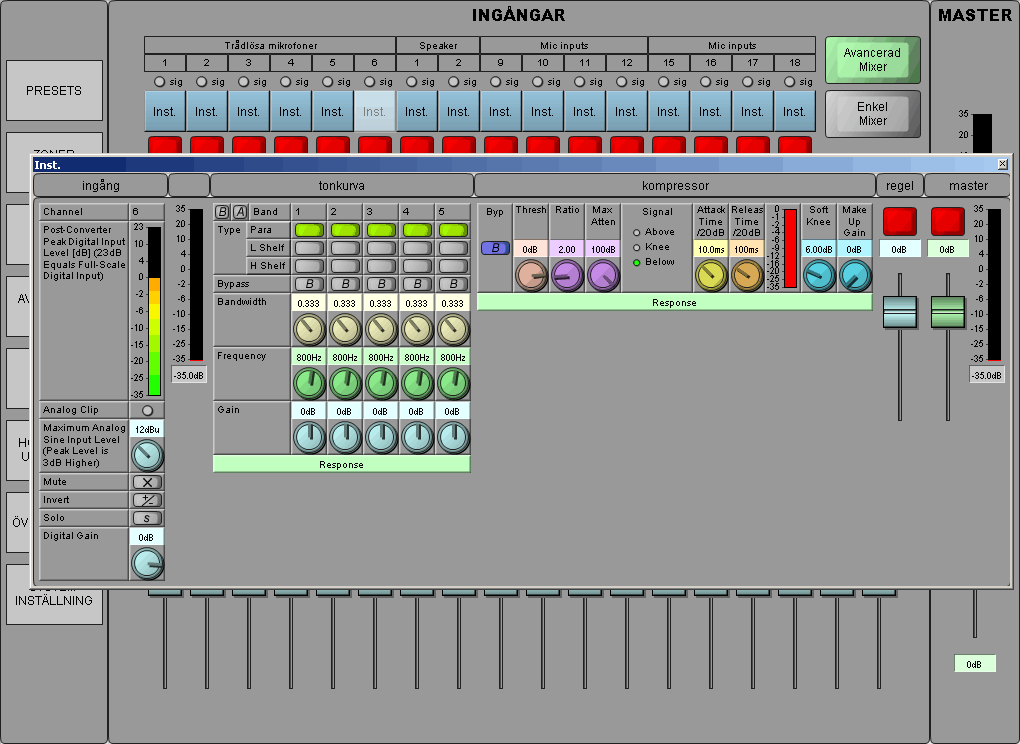

Knappen "Inst" på vare kanalöppnar ett nytt fönster med inställningar; Gain, fas, tonkurva, dynamikprocessing etc. Även masterregeln är snabbt åtkomlig från detta fönster.

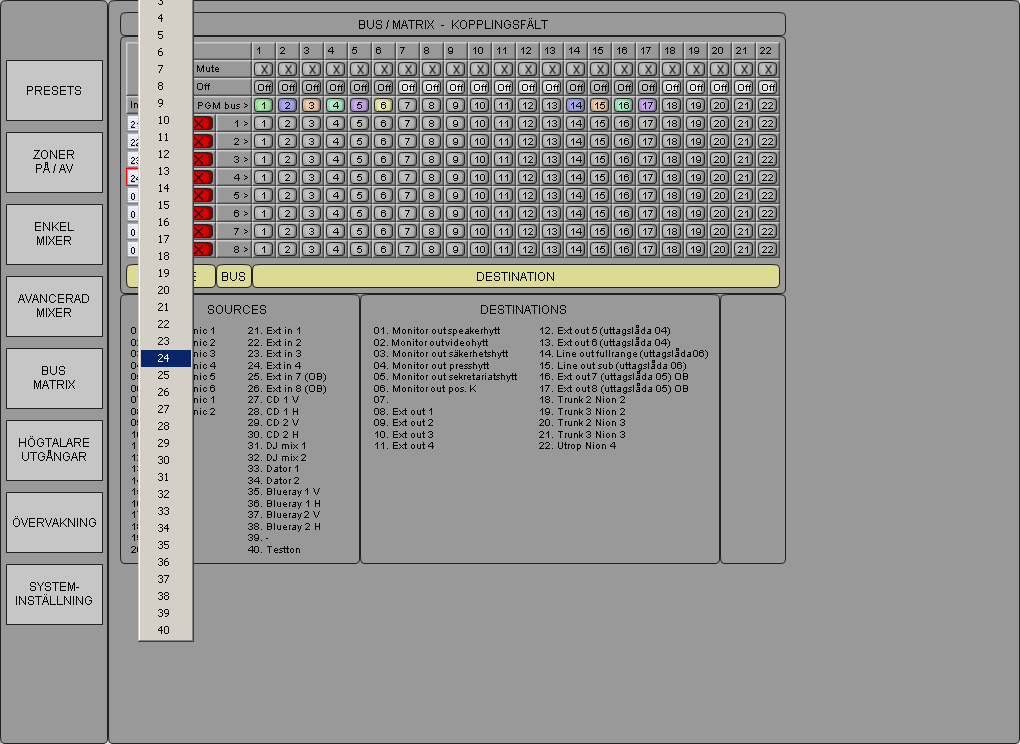

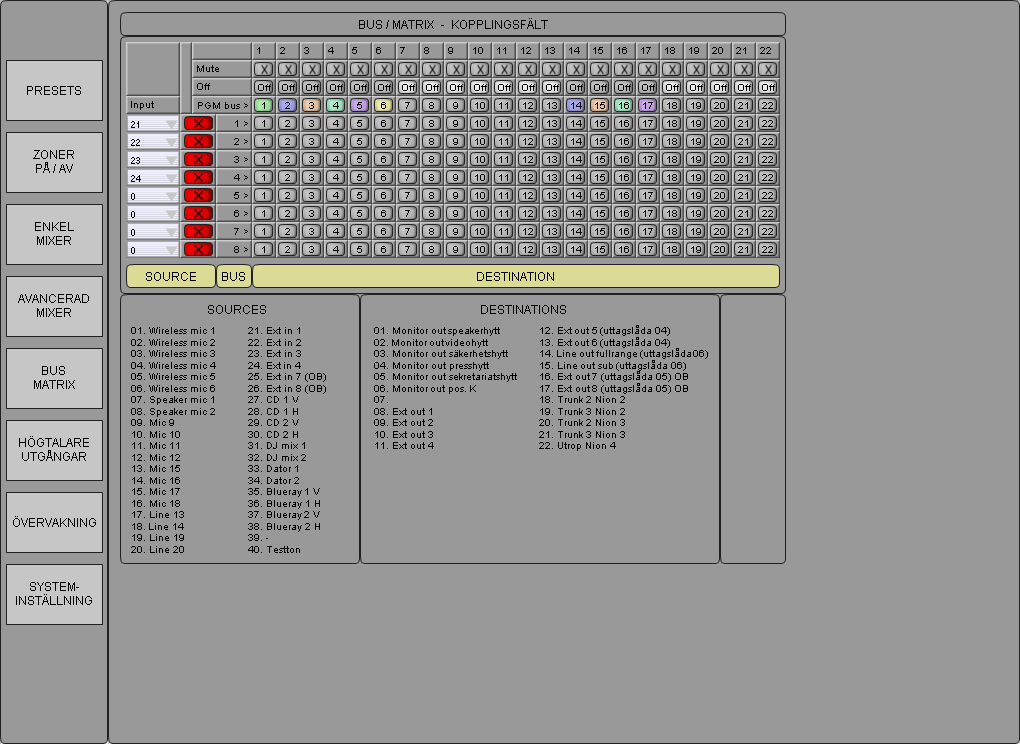

Anläggningen har åtta stycken konfigurerbara bussar för att kunna länka ihop upp till åtta valfria ingångar med ett antal utgångar.
Ingångarna väljs via en rullgardinsmeny och utgångarna är fast konfigurerade i matrisen.

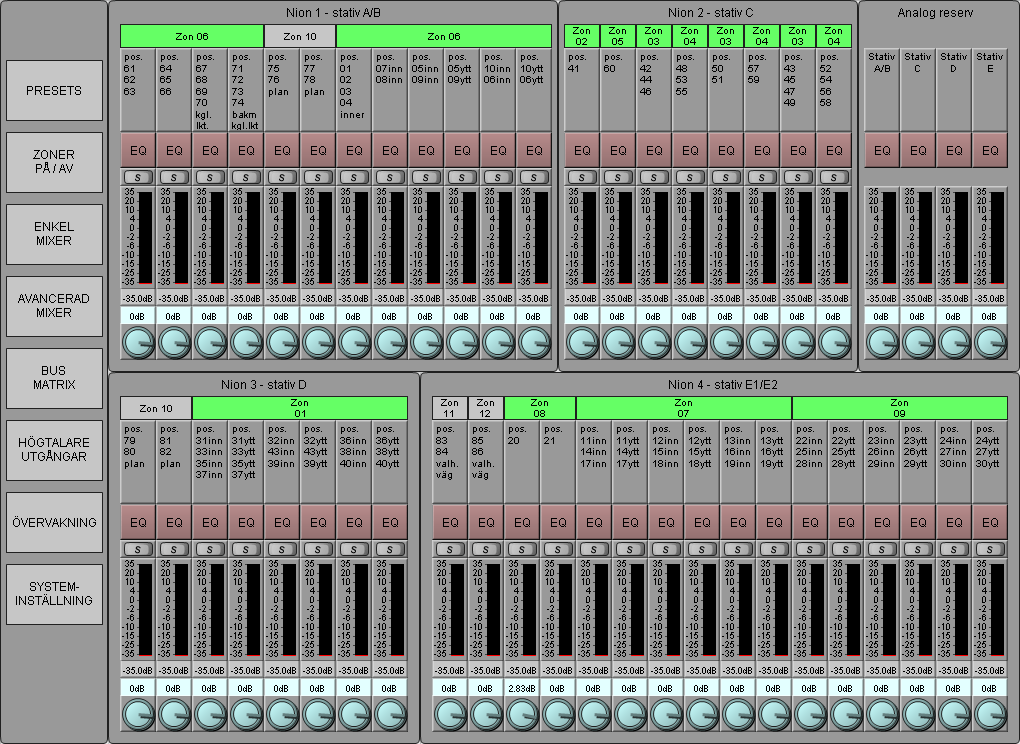

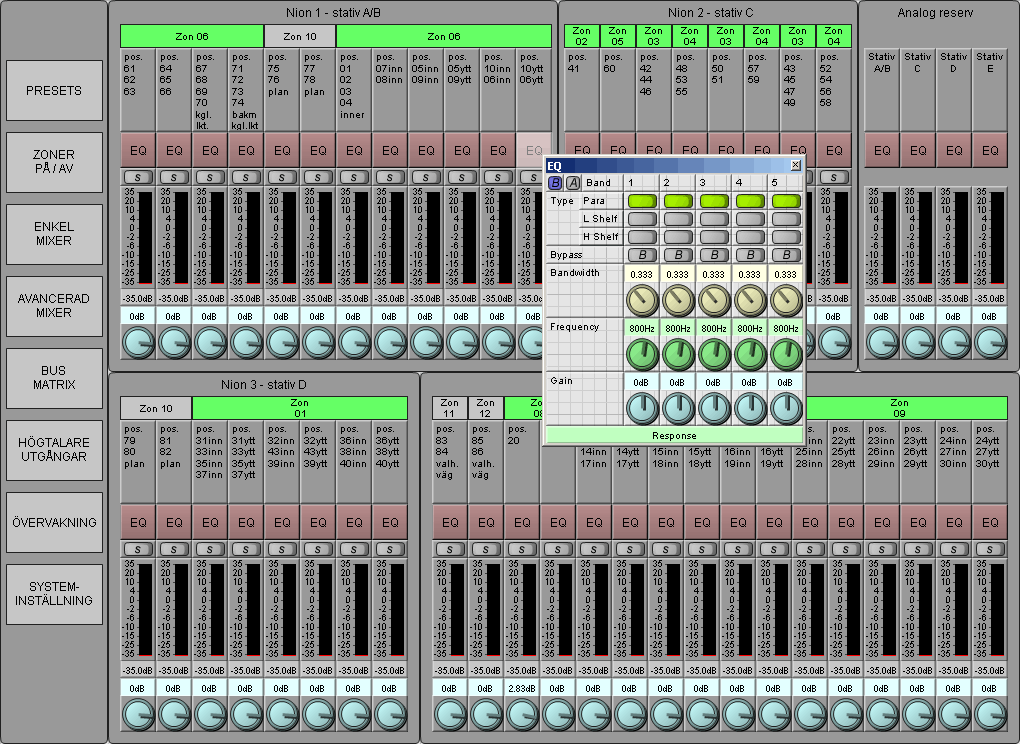

Varje individuell förstärkarkanal kan kontrolleras individuellt från högtalarpanelen. Utgångarna matar slutstegen digitalt via AES, och är distribuerade på fyra olika DSP:er i fyra olika stativ. Zontillhörighet, vilka högtalarpostitioner som avses etc. framgår av kontrollpanelen. Observera att zonindikation och till/frånslag är aktivt även här. För eventuella problem har varje stativposition analoga reservutgångar som också kontrolleras här.
Varje ut-kanal har en knapp för "EQ", och denna öppnar ett nytt fönster med åtkomst till den fembandiga equalisern.

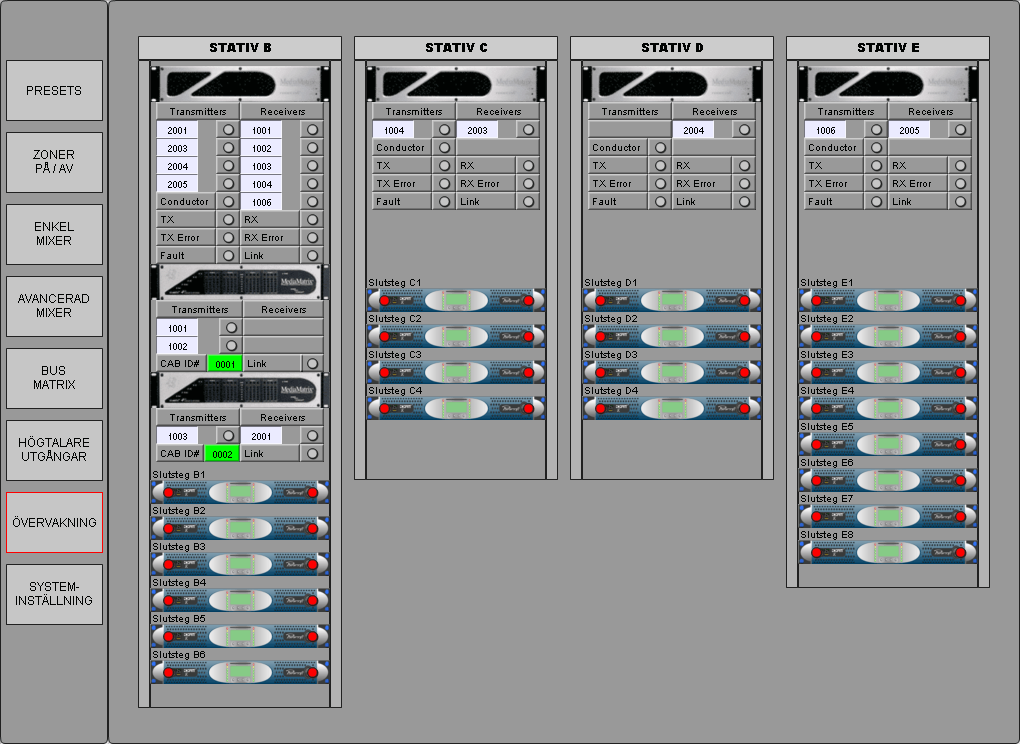

Anläggningen övervakar konstant sig själv och sina funktioner; De fyra DSP-enhetena, signalnätverket och slutstegen.
Här ser man CobraNet-status och bundle-nummer för alla ingående MediaMatrix-enheter.

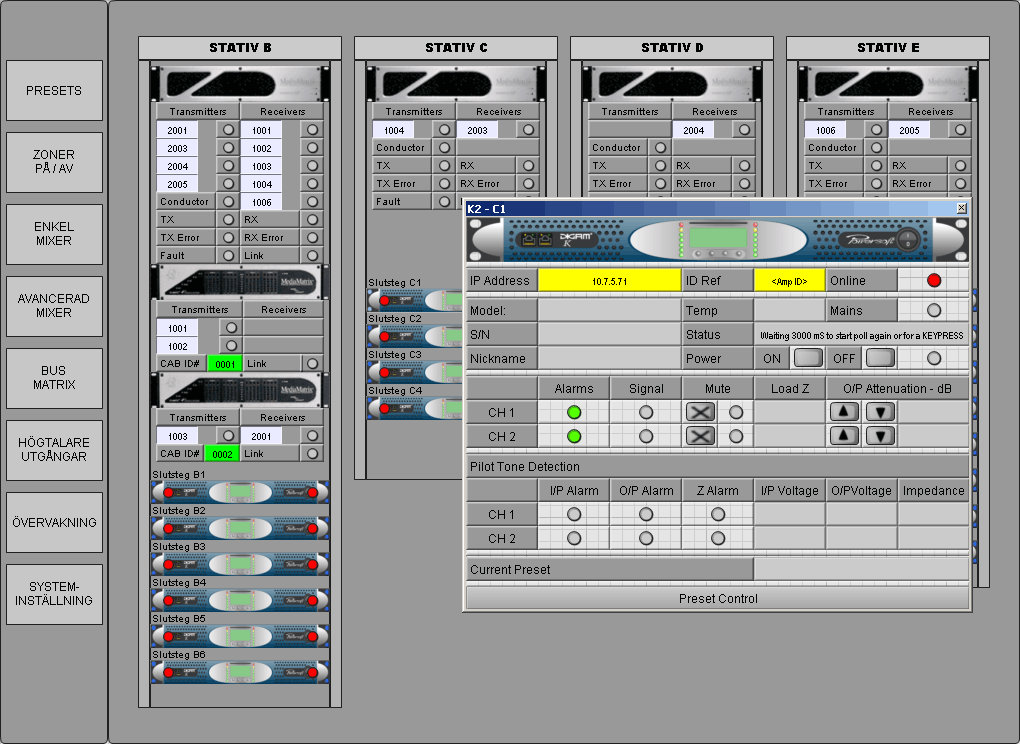

Alla slutstegen är ur Powersofts K-serie, och till dessa finns en övervaknings-plugin för MediaMatrix. Varje slutsteg har ett eget IP-nummer, och MediaMatrix kontrollerar dess status med jämna intervall. Om något fel rapporteras, eller förändringar i driftegenskaperna utanför ett fastställt intervall, kommer systemet att larma. Från övervakningspanelen kan man snabbt skaffa sig en överblick och se var felet är och vad. Vid larm från övervakningsfunktionen påverkas även en fysisk utgång på Nion B, som är kopplat till ett fristående larm- och övervakningssystem.
Högtalarkretsarna övervakas indirekt härifrån, genom att slutstegen har impedansövervakning. Varje slinga har ett bestämt intervall då allting fungerar normalt, men blir impedansen för hög kan antas ett avbrott, och omvänt innebär för låg imedans en kortslutning. I vilket fall utgår larm.

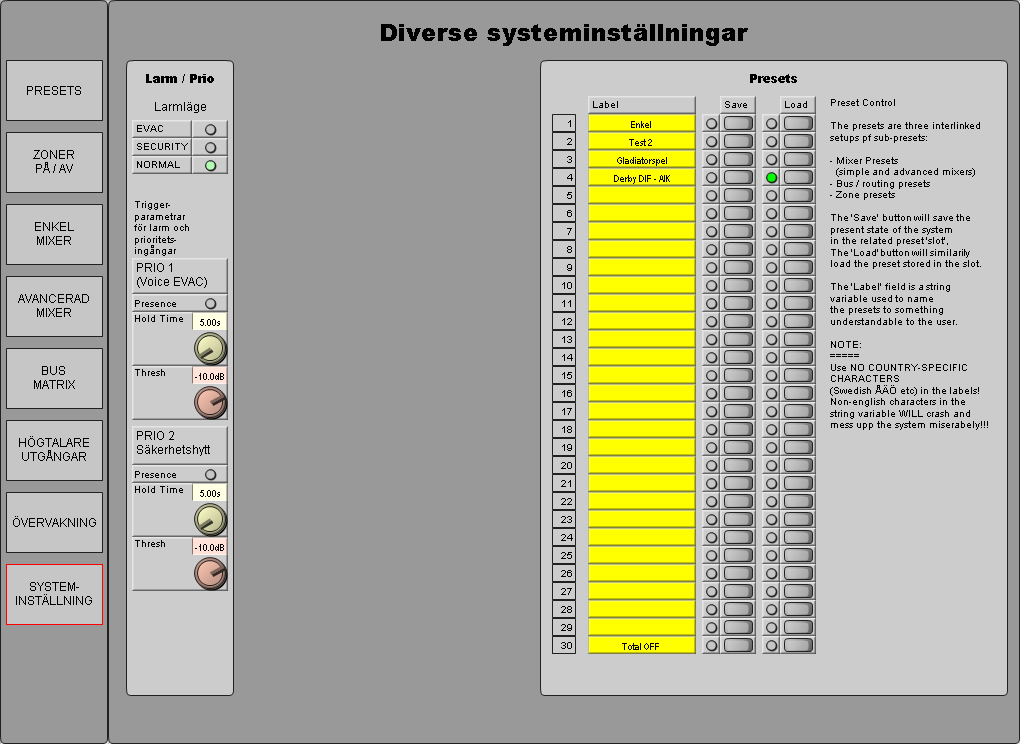

Diverse systeminställningar. Här namnger man och sparar förinställningar -presets- för systemet.
Ljudanläggningen har prioritetsfunktion på två olika nivåer: EVAC för brand/nödutrymning och Prio2 för utrop från säkerhetshytten. Dessa prioritetslägen aktiveras automatiskt så fort signal detekteras på dess ingångar, och här ställer man tröskelvärde och hålltid för larmlägen.

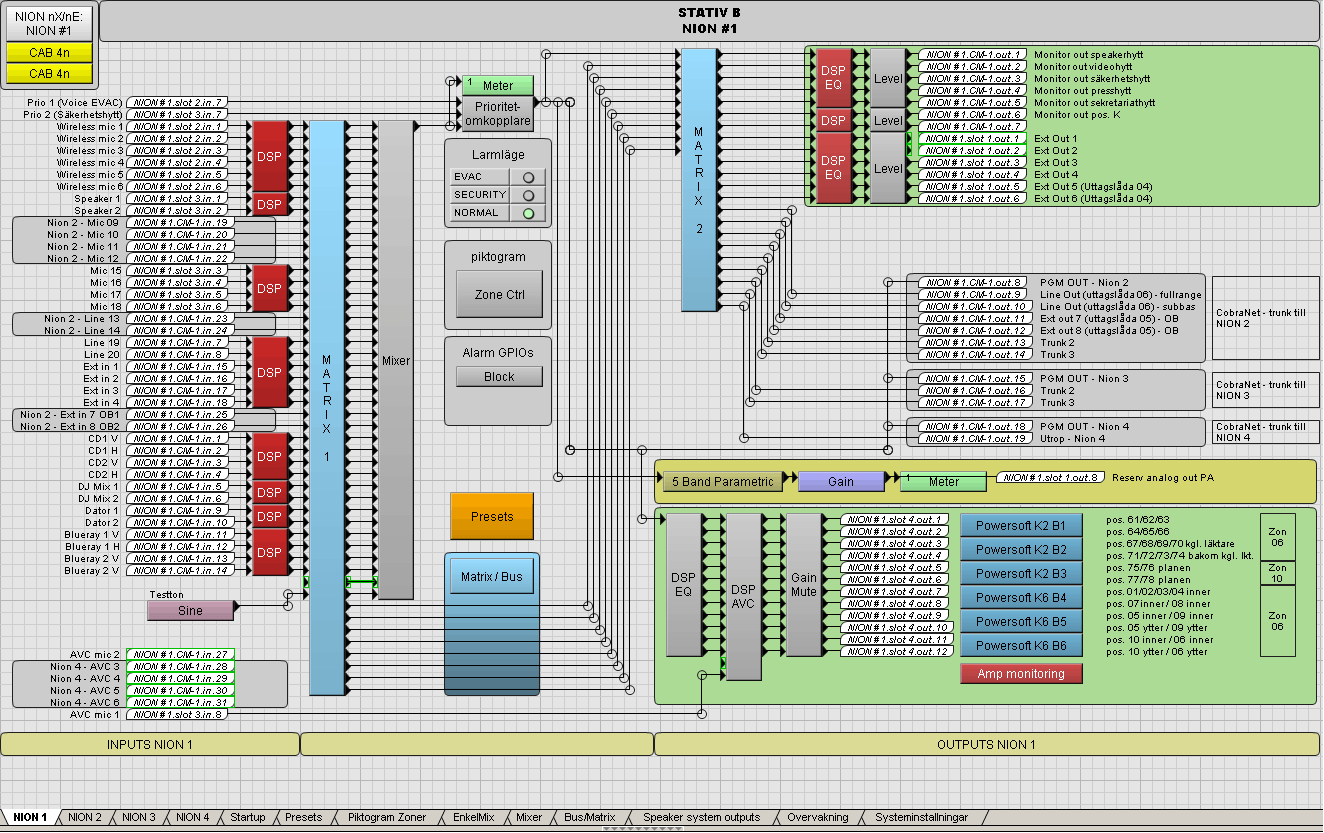

Stativ B (Nion #1) står i kontrollrummet tillsammans med det mesta av utrustningen, framför allt de flesta ingångarna. Av det skälet befinner sig den mesta styrlogiken här tillsammans med mixningen. Ingångarna synes till vänster, såväl fysiska på Nion #1 och sådana som kommer via CobraNet audio-nätet från andra enheter.
Ingångarna passerar en matris som gör att de kan kopplas fritt till såväl den lilla åttakanalsmixern som via buss till olika utgångar. Mixerblocket innehåller såväl den enkla lilla mixern som den fullstora. I mitten ser vi block för prioritetsomkoppling, zonkontroll, GPIO-logik, Presethantering och buss/matrix.
Till höger överst i diagrammet hittar vi diverse linjeutgångar, därunder trunkar som passerar signal via audionätet till de andra Nion-enheterna och stativen.
Däreunder kommer lokala utgångar till PA-förstärkarna; först en analog reservutgång, och sedan matningar till Powersoft-slutstegen komplett med diverse DSP och övervakning.
Systemet är dimensionerat och förberett för nivåstyrning med AGC, så det finns ingångar och signalvägar för ambiensmikrofoner, men det är f.n. inte implementerat.
Stativ C (NION#1)

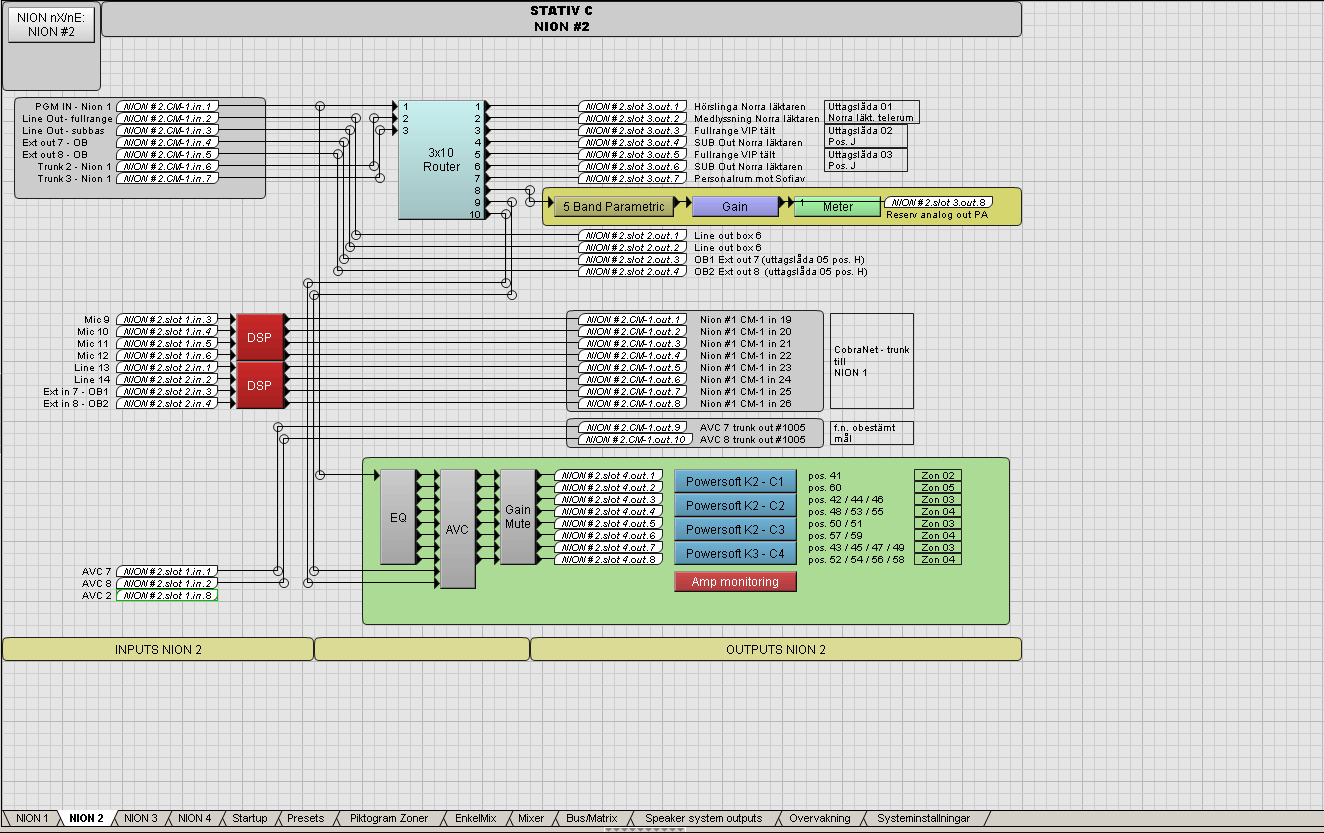

Stativ C (Nion #2) hanterar några in- och utgångar samt åtta AES-utgångar till fyra slutsteg.
Som synes sker ingen mixning eller avancerad kontroll förutom slutstegsövervakning.
Alla insignaler förutom lokala ambiensmikrofoningångar transporteras via audionätet till Nion #1 för omkoppling och mixning. En trunk med diverse insignaler från Nion #1 kommer också via audionätet.

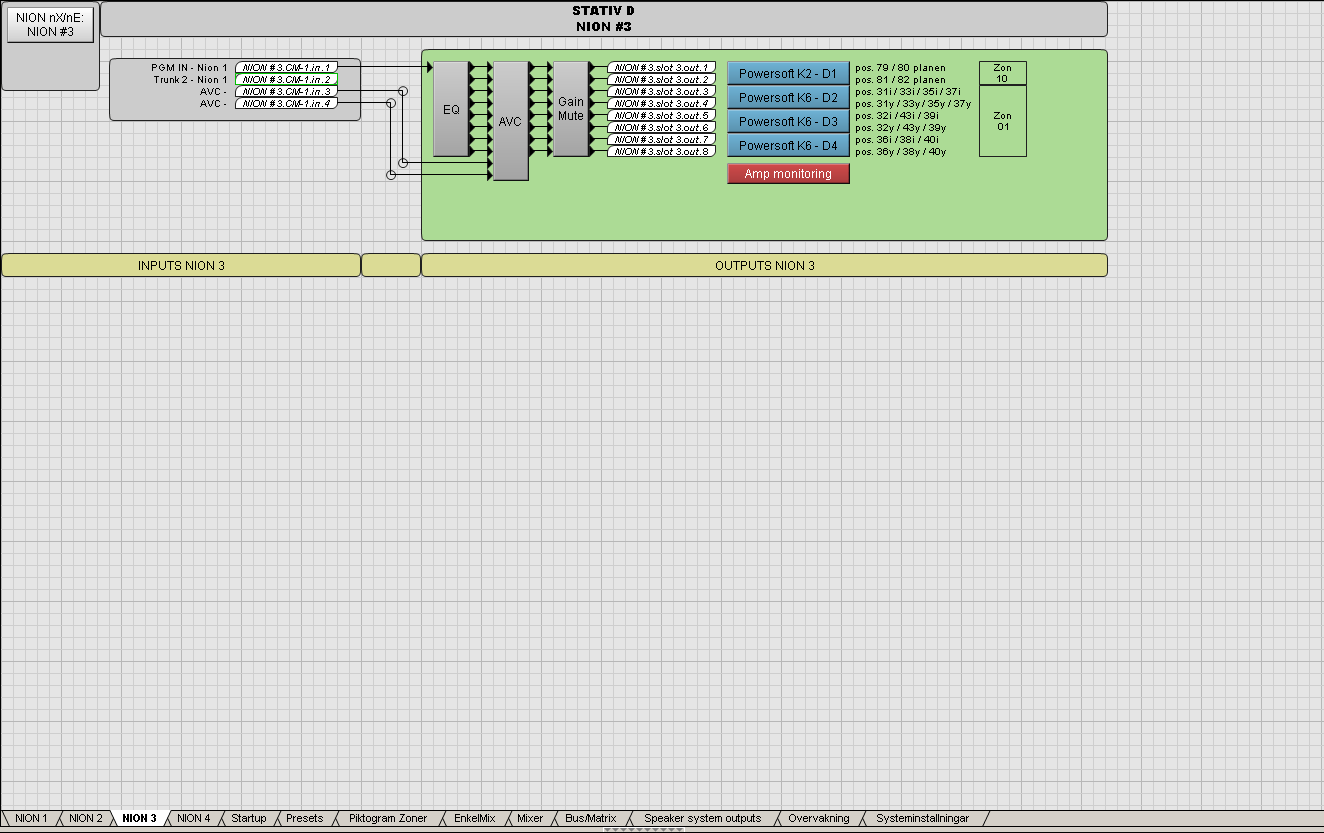

Stativ D (Nion #3) är den DSP som har minst att göra. Den tar emot högst fyra kanaler från Nion #1 via CobraNet, för det mesta bara en - utgående program.
I övrigt hanterar Nion #3 bara EQ och nivåer för sina utkanaler, samt övervakning av slutstegen.
Stativ E (NION#4)

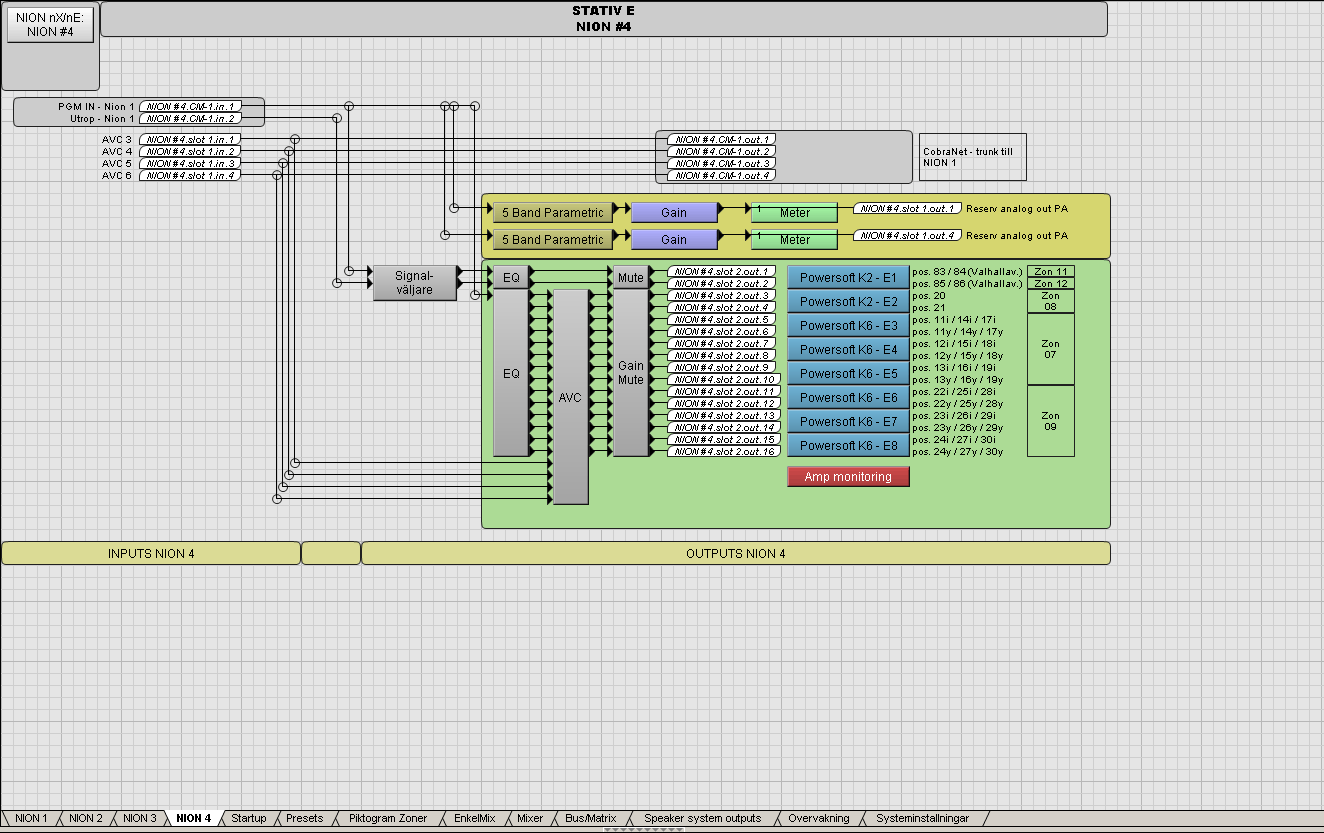

Stativ E (Nion #4) gör ungefär samma saker som Nion #3, fast har några ambiensmikrofon-ingångar samt analoga reservutgångar. I övrigt hanterar den EQ och nivåer för sina lokala utkanaler, samt övervakning av ett antal slutsteg.

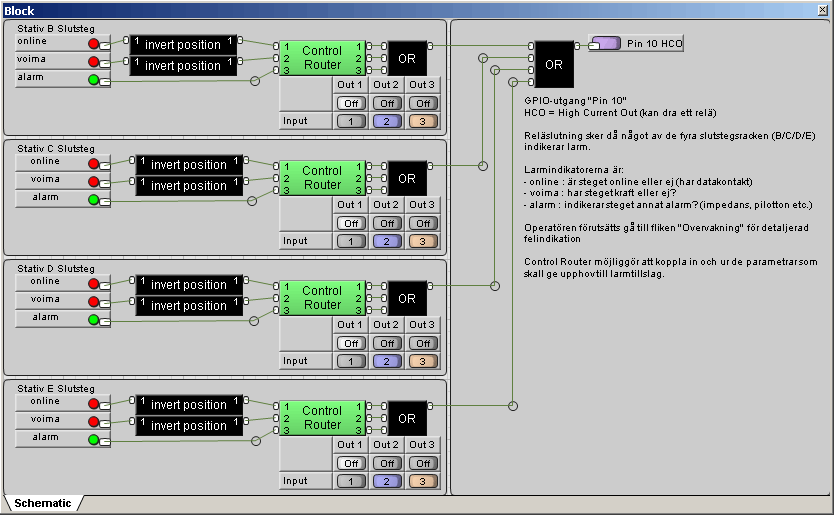

Det finns en hel del styr- och kontroll-logik runt om i systemet, även om det mesta är koncentrerat till Nion #1.

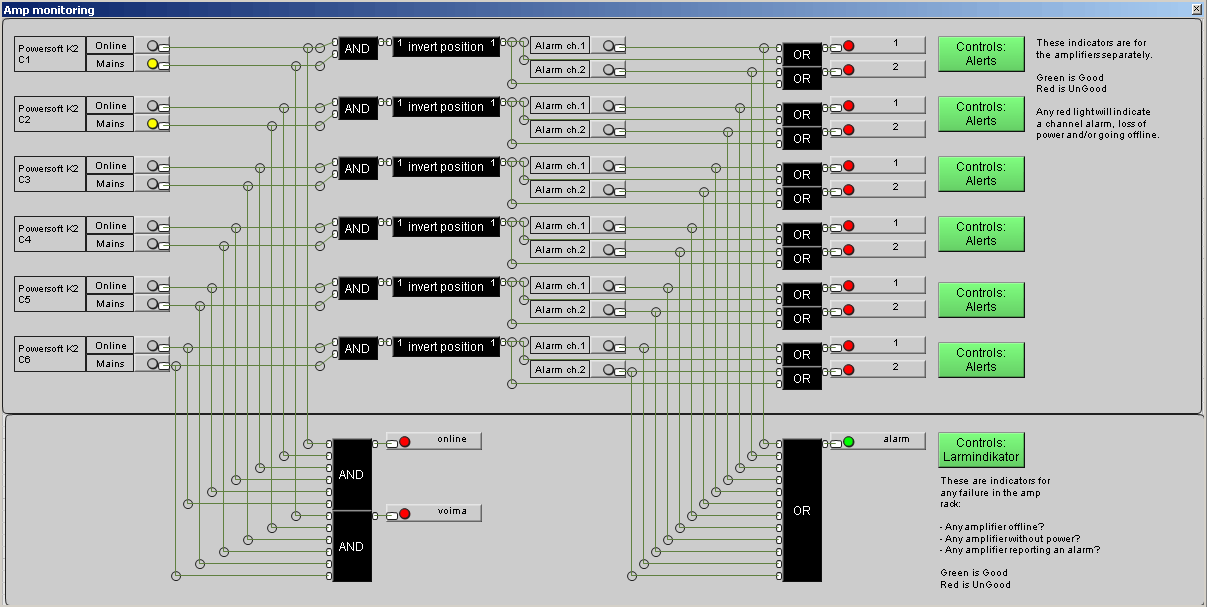

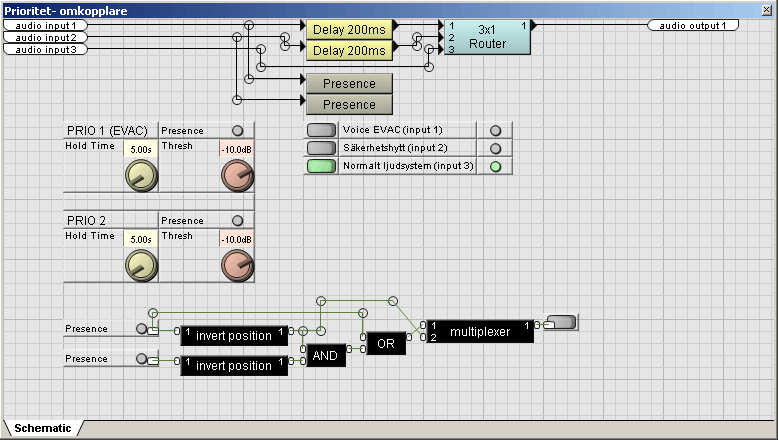

Till höger ser vi några exempel; Prioritetsomkopplare, lokal slutstegsövervakning (det sitter ett liknande kontrollblock i varje Nion) och samordning av övervakningsblocken som genererar varning och reläslutning till externt system.
